Descripción
¿Para qué sirve el torno Elan Tools TBL-25/700?

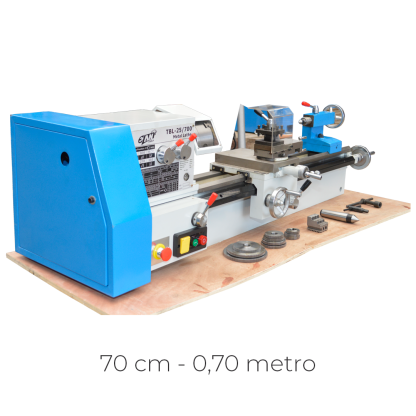

El Elan Tools TBL-25/700 es un torno de banco para metal con 700 mm entre puntos y 250 mm de volteo sobre bancada. Sirve para tornear ejes, pines y bujes, refrentar, roscar y taladrar piezas pequeñas y medianas de acero, aluminio y bronce. Funciona con 110V, así que se conecta a un tomacorriente normal del taller, sin transformador.
Características principales
- 700 mm entre puntos y 250 mm de volteo: trabaja piezas de hasta 70 cm de largo y 25 cm de diámetro sobre la bancada.
- Motor de 550 W (3/4 HP) a 110V, 60 Hz, con transmisión por banda.
- 6 velocidades del husillo: 115, 210, 350, 550, 970 y 1620 rpm, que se seleccionan con dos palancas en el cabezal.
- Paso del husillo de 27 mm y cono MT4.
- Roscado métrico y en pulgadas: roscas de 0,2 a 3,5 mm de paso y de 8 a 56 hilos por pulgada con el juego de engranajes de cambio.
- Avance automático del carro de 0,05 y 0,10 mm por vuelta.
- Seguridad: paro de emergencia, protección del plato y protección transparente en la torreta.
Especificaciones técnicas
- Marca: Elan Tools
- Modelo: TBL-25/700
- Distancia entre puntos: 700 mm
- Volteo sobre bancada: 250 mm
- Paso del husillo: 27 mm
- Cono del husillo: MT4
- Velocidades: 6, de 115 a 1620 rpm
- Roscas métricas: 0,2 a 3,5 mm
- Roscas en pulgadas: 8 a 56 hilos por pulgada
- Avance longitudinal: 0,05 y 0,10 mm/rev
- Potencia: 550 W (3/4 HP)
- Voltaje: 110V, 60 Hz
- Código: 6953319806075
Qué incluye
- Plato de 3 mordazas con juego de mordazas externas
- Torreta portaherramientas de 4 posiciones
- Contrapunto con punto fijo
- Juego de engranajes de cambio para roscar
- Llaves de plato y de torreta
Accesorios y consumibles
Para empezar a trabajar necesitas buriles de acero rápido (HSS) o insertos de carburo, broca de centro, aceite para las guías y refrigerante de corte para acero. Para medir las piezas, un calibrador vernier o un micrómetro.
Preguntas frecuentes
- ¿Funciona con 220V? No. Este torno es de 110V, 60 Hz, según su placa. Se conecta a un tomacorriente de 110V con tierra.
- ¿Qué tamaño de pieza puedo tornear? Hasta 700 mm de largo entre puntos y hasta 250 mm de diámetro sobre la bancada.
- ¿Puede hacer roscas? Sí. Hace roscas métricas de 0,2 a 3,5 mm y en pulgadas de 8 a 56 hilos, cambiando los engranajes según la tabla del cabezal.
- ¿Qué velocidades tiene? Seis: 115, 210, 350, 550, 970 y 1620 rpm.
- ¿Qué mantenimiento requiere? Limpia las virutas después de cada uso, lubrica las guías y los tornillos del carro, y revisa periódicamente la tensión de la banda.
